Un marquage au sol finit toujours par s'effacer. Pour que les informations issues d'une détection ou d'un chantier ne soient pas perdues, il faut les enregistrer définitivement : c'est le géoréférencement. Chaque point du réseau reçoit des coordonnées précises, en plan et en altitude, qui permettent de le retrouver et de le reporter sur un plan fiable.
IDRS géoréférence les réseaux détectés, les réseaux en cours de pose et les ouvrages construits. Nous vous remettons des données contrôlées et directement exploitables par vos équipes, vos bureaux d'études ou les exploitants de réseaux.
Après une détection, nous relevons les points marqués au sol ainsi que les profondeurs mesurées. Nous enregistrons la position XYZ de chaque point, puis nous corrigeons l'altitude de la profondeur mesurée pour obtenir l'altitude du réseau lui-même. Le résultat n'est plus seulement un tracé en surface, mais un réseau positionné en trois dimensions.
C'est la méthode la plus courante en extérieur. Le récepteur GNSS, corrigé en temps réel, fournit une position précise de chaque point relevé. Elle est rapide et adaptée aux voiries, aux terrains dégagés et aux chantiers linéaires.

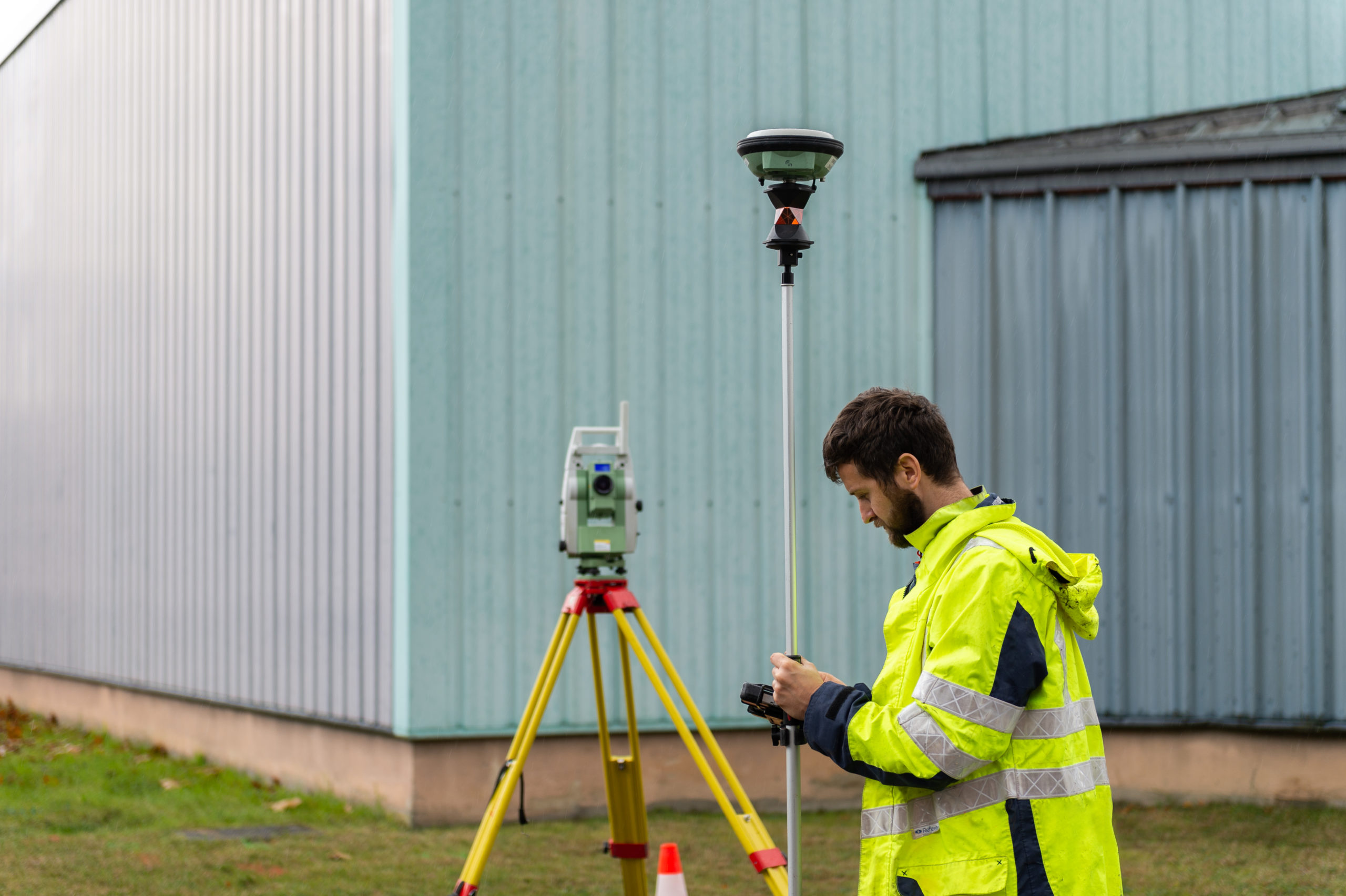

Dans certaines situations, le GPS ne capte pas correctement le signal des satellites : rues étroites, bâtiments hauts, végétation dense, intérieur de site industriel. Pour y pallier, nous réalisons un levé dit traditionnel à la station totale, rattaché au même système de coordonnées.

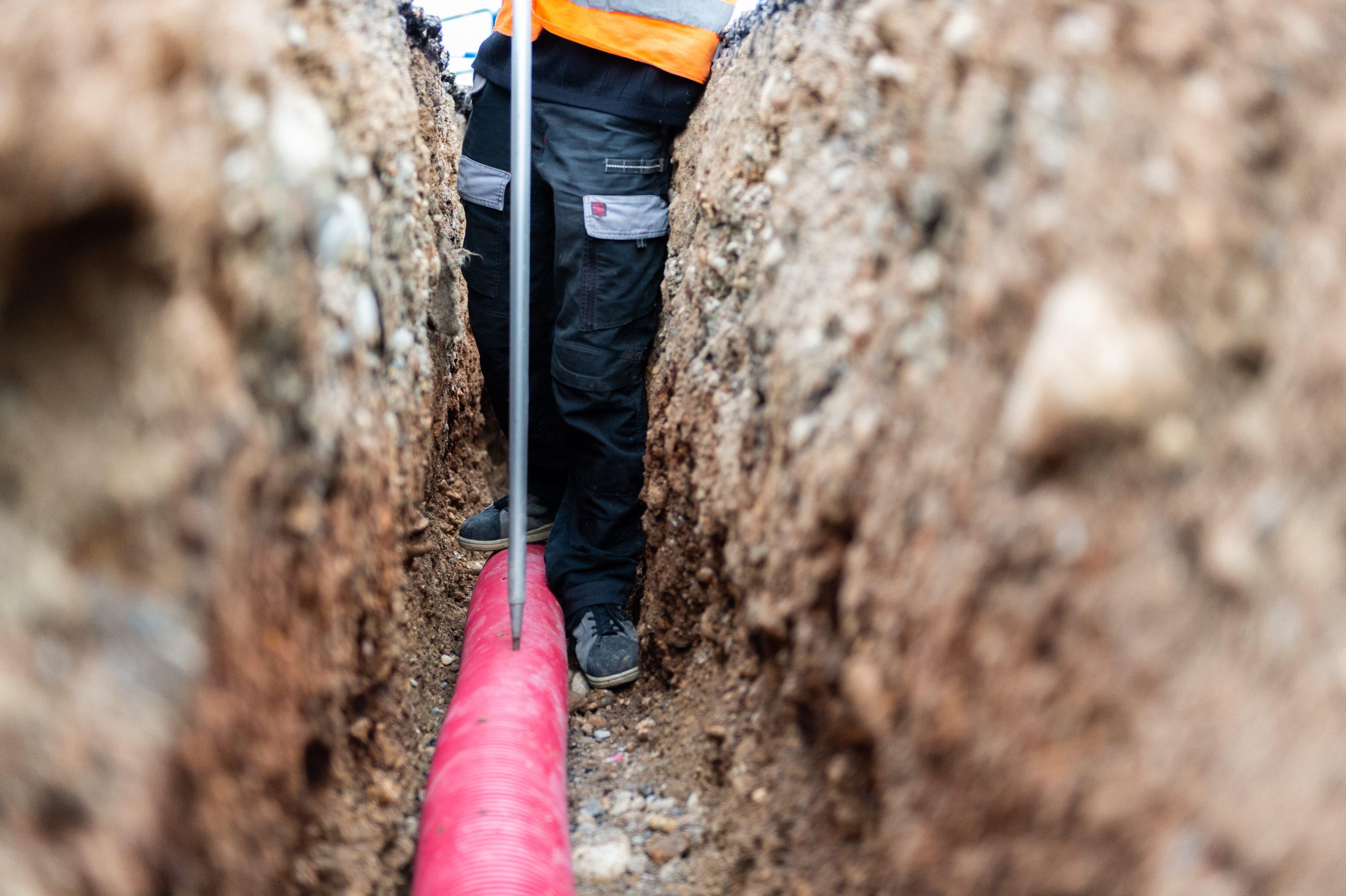

Lors de la pose de vos ouvrages, nous intervenons tranchée ouverte, avant le remblaiement. Le réseau est visible : sa position, sa profondeur et ses points singuliers (coudes, raccords, branchements, chambres) sont relevés directement. C'est la manière la plus sûre d'obtenir un plan précis du réseau tel qu'il a été posé.
Nous nous adaptons aux contraintes de votre chantier pour intervenir au bon moment, sans retarder le remblaiement, et nous intervenons sous 48 h.
À partir des points relevés, nous établissons le plan de récolement des réseaux : le document qui décrit ce qui a réellement été construit. Il sert à la réception des travaux, à la mise à jour des plans de l'exploitant et à la sécurité des chantiers futurs.
Pour les réseaux électriques, nous réalisons les plans géoréférencés des ouvrages construits au format attendu par Enedis.
La réglementation anti-endommagement classe les réseaux selon la précision de leur cartographie. Un réseau en classe A est connu avec une incertitude maximale de 40 cm s'il est rigide, ou de 50 cm s'il est flexible. Un réseau mal cartographié est en classe B ou C, ce qui impose des précautions et souvent des investigations complémentaires avant tout chantier.
Le géoréférencement d'un réseau détecté ou posé permet d'atteindre la classe A, à condition que les mesures soient réalisées avec la méthode et le contrôle adaptés. C'est ce qui rend vos plans réutilisables pour les travaux suivants.
Nous livrons des plans et des fichiers de points contrôlés, aux formats PDF, DWG et DGN, directement exploitables dans les outils de vos équipes et de vos bureaux d'études.
qui doivent livrer un récolement de leurs ouvrages
qui veulent fiabiliser la cartographie de leur patrimoine
qui doivent connaître précisément les réseaux de leurs projets
qui ont besoin de réseaux positionnés en plan et en altitude
qui doivent produire un récolement Enedis
qui veulent garder une trace précise des réseaux de leur terrain
IDRS est certifiée par Bureau Veritas en détection et géoréférencement des réseaux, et qualifiée par Enedis et GRDF. Le géoréférencement prolonge naturellement nos autres prestations : détection de réseaux enterrés, marquage-piquetage puis levé, pour un même interlocuteur du repérage au plan final. Pour un plan de l'existant complet, les réseaux peuvent aussi être intégrés à un levé topographique.
Depuis nos agences de Saint-Priest (Rhône) et de Grenoble (Isère), nous intervenons en Auvergne-Rhône-Alpes.
La détection localise un réseau et le marque au sol. Le géoréférencement enregistre cette position en coordonnées, pour qu'elle reste disponible après l'effacement du marquage.
Parce que le réseau est visible. Sa position et sa profondeur sont relevées directement, sans l'incertitude d'une détection depuis la surface.
Non. En milieu urbain dense ou sous couvert végétal, le signal satellite peut être insuffisant. Nous utilisons alors une station totale.
Le géoréférencement permet d'y prétendre si la méthode et les contrôles sont adaptés. Nous vous indiquons la précision obtenue pour chaque relevé.
Indiquez-nous la localisation, le type et la longueur de réseau, s'il s'agit d'un réseau existant ou en pose, le format de livrable attendu et la date souhaitée via le formulaire de contact.
